选择您的国家或地区


South Africa

EN

Canada

FR EN

México

ES EN

United States

EN

Australia

EN

China / 中国

ZH EN

India

EN

South Korea / 대한민국

KO EN

Malaysia

EN

Singapore

EN

Taiwan, China / 中国台湾

ZH EN

Thailand

TH EN

Vietnam

VI EN

Česká Republika

CS EN

Danmark

DA EN

Deutschland

DE EN

España

ES EN

France

FR EN

Ireland

EN

Österreich

DE EN

Polska

PL EN

Schweiz / Suisse / Svizzera

DE FR IT EN

Sweden

SV EN

Netherlands

NL EN

挪威

EN

Global

EN

请开始输入以获得建议

搜索建议

正在加载建议


产品建议

正在加载建议

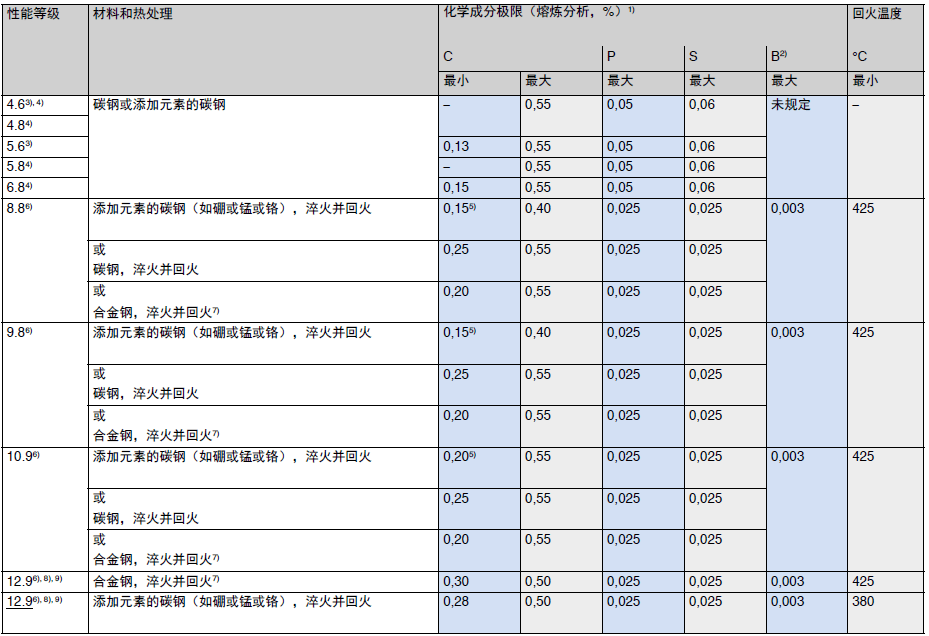

螺钉的材料、热处理和化学成分

依据ISO898,第1部分

 material heat treatment chemical composition

1) 如有争议,请实施产品分析。
2) 硼的含量可达0.005 %,非有效硼由添加钛和/或铝控制。
3) 对4.6和5.6级冷镦紧固件,为保证达到要求的塑性和韧性,可能需要对其冷镦用线材或冷镦紧固件产品进行热处理。
4) 这些性能等级允许采用易切钢制造,其硫、磷和铅的最大含量为:硫 0.34 %;磷 0.11 %;铅 0.35 %。
5) 对含碳量低于0.25 %的添加硼的碳钢,其锰的最低含量为:8.8级为0.6 %;9.8级和10.9级为0.7 %。
6) 对这些性能等级用的材料,应有足够的淬透性,以确保紧固件螺纹界面的芯部在“淬硬”状态、回火前获得约90 %的马氏体组织。
7) 这些合金钢至少应含有下列的一种元素,其最小含量分别为:铬 0.30 %;镍0.30 %; 钼 0.20 %; 钒 0.10 %。当含有二、三或四种复合的合金成分时,合
金元素的含量不能少于单个合金元素含量总和的70 %。
8) 对12.9/12.9级表面不允许有金相能测出的白色磷化物聚集层。去除磷化物聚集层应在热处理前进行。
9) 当考虑使用12.9/12.9级,应谨慎从事。紧固件制造者的能力、使用条件和拧紧方式都应仔细考虑。除表面处理外,使用环境也可能造成紧固件的应力腐蚀开
裂。
