VDI 2230适用于米制细牙螺纹的预紧力和拧紧扭矩参考值

下载全文:预载荷和拧紧扭矩

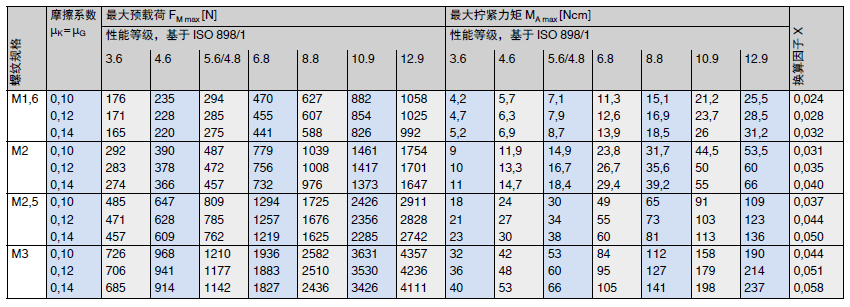

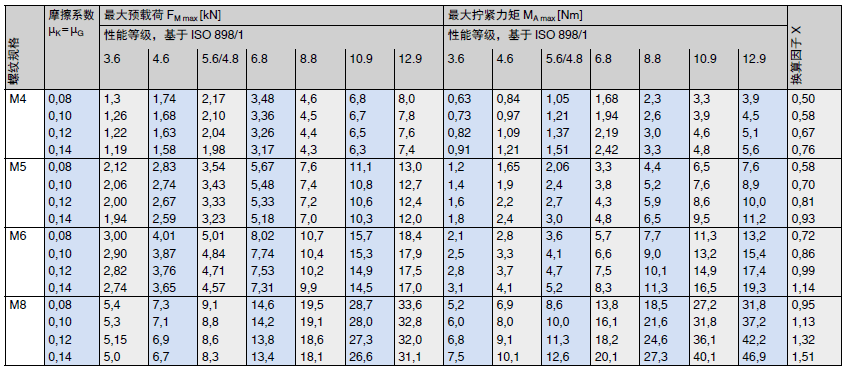

扭力值基于VDI 2230, 版本 2015版 年版:表格列出了六角头螺钉和内六角螺钉的最大许用拧紧力矩及其所产生的最大预载荷。扭力值/预载荷也适用于其它类型的外螺纹紧固件,只要头部强度和承载面是等同的。数值是基于90 %螺栓屈服强度Rp0.2。螺栓和螺钉的安装通孔参照ISO 273-中等精度。

所列值为最大值,不包含安全系数。且假设使用者有足够的紧固件知识,能相应的解释所用数据。



F.049 页和 F.050 页指导表格

由于更高的利用螺栓强度的潜能,指导值比早期版本VDI 2230,1986版要高一些。在安装中可以获得更高的预载荷。需要对螺栓连接进行计算!VDI 2230, 2015版。


拧紧力矩,F.049 页和 F.050 表格

利用 MA = FM • X,拧紧力矩可以由其它预载荷计算得出(假设摩擦系数和螺纹规格不变)。

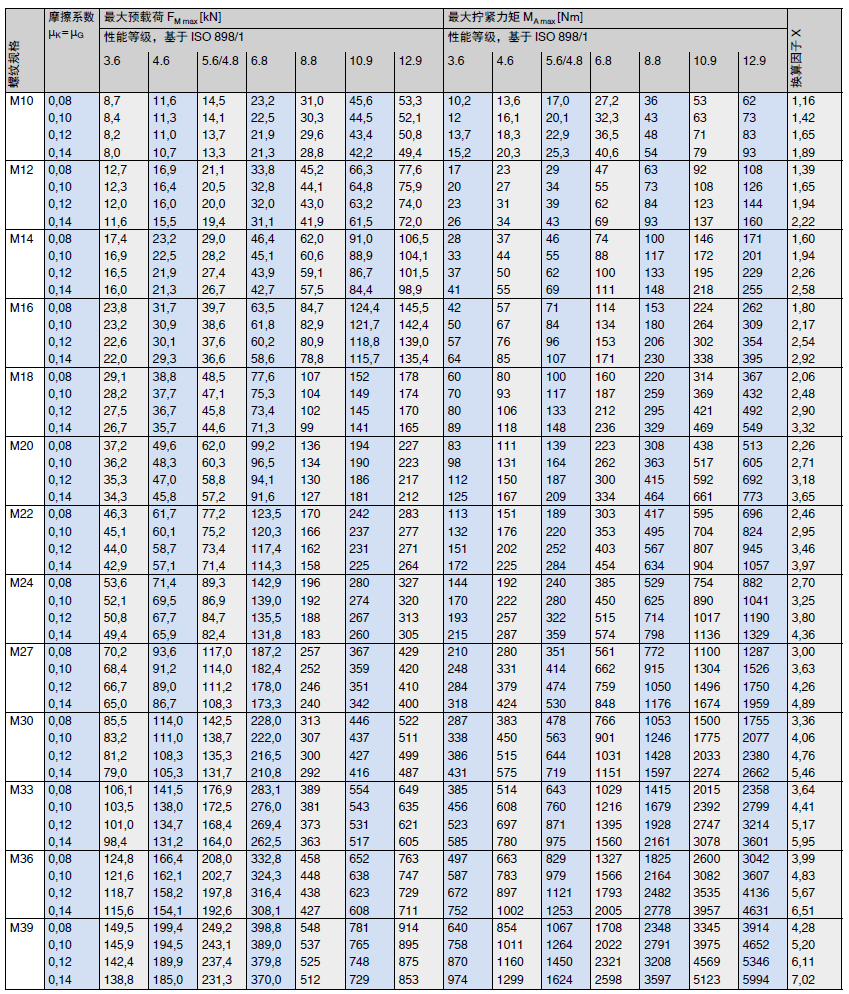

适用于米制细牙螺纹的近似值 VDI 2230

适用于米制细牙螺纹的近似值 VDI 2230

适用于米制细牙螺纹的近似值 VDI 2230
