估算螺钉直径
估算螺钉直径
根据VDI准则22301)
根据VDI 2230中的详细说明,通过以下步骤,对特定的螺纹连接以及20°C左右温度条件下所需的螺钉尺寸进行粗略估算。用数学方法检查每种情况下的结果。
1) VDI = 德国工程师协会步骤
A 在第1列中选择与作用在螺栓连接负载最接近的较大作用力 FA,Q 。

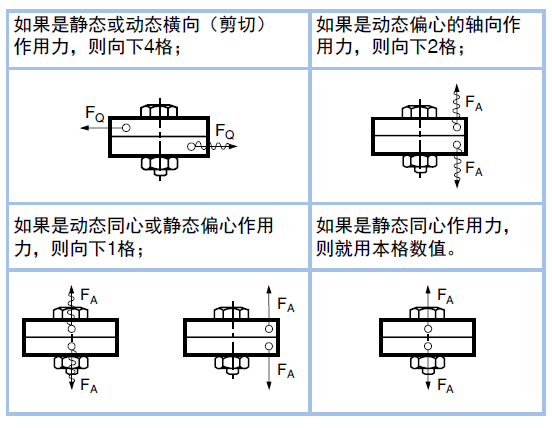

B 再通过以下步骤得出所需的最小预载荷FM min :

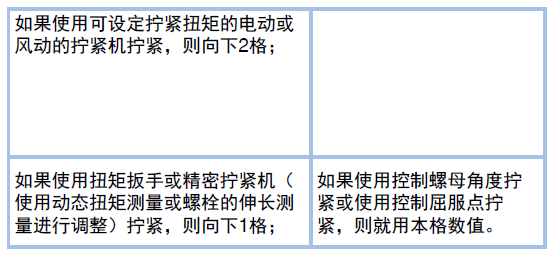

C 通过这个预紧力FM min继续执行以下操作找到所需的最大预紧载荷FM max:

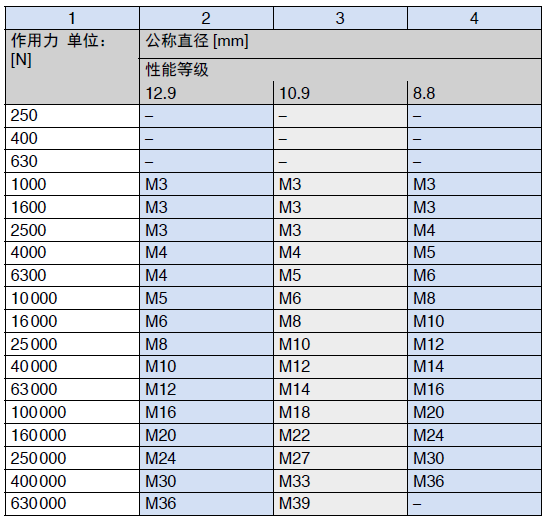

D 一旦估算出了预紧载荷,就可以在第2至4列中的适当强度等级下找到正确的螺钉尺寸。
示例
这一连接是轴向力FA = 8500 N承受动态偏心载荷。强度等级为12.9的螺钉将使用手动扭矩扳手进行组装。
A 10 000 N的力是列1中比FA更大的夹紧力
B 由“偏心和动态轴向作用力”向下两格得出 FM min = 25 000 N
C «使用手动扭矩扳手拧紧»向下一格得出 FM max = 40 000 N
D 由于 FM max = 40 000 N ,在第2列中可对应出螺纹尺寸直径为M10(性能等级为12.9)
