Ensat® 自攻螺纹套型号的选择

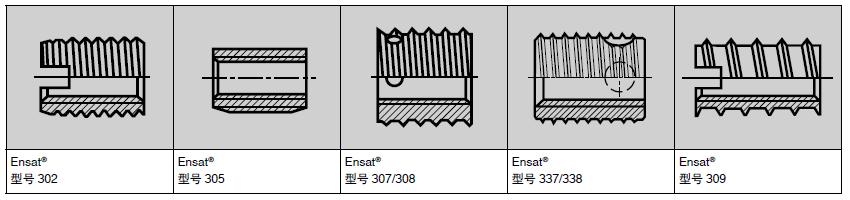

材料、型号、表面处理分类
材料 | 工件材料 | 推荐工厂标准 | 推荐 Ensat® 材料 |
I | 调质处理的轻金属合金抗拉强度大于350N/mm2 | 302/337 307/338 308 |
碳钢、表面硬化 镀锌 |
硬度范围较大的铸铁黄铜、青铜以及其他非铁金属 |
302 | 碳钢、表面硬化 镀锌 |
|
II | 轻金属合金抗拉强度接近于350N/mm2 |
302/337 307/338 308 |
碳钢、表面硬化 镀锌 |
铸铁 |
302 | 碳钢、表面硬化 镀锌 |
|
脆硬的缩合树脂塑料和优质的合成树脂 |
302/337 307/338 308 |
碳钢、表面硬化 镀锌 或黄铜 |
|
III | 轻金属合金抗拉强度接近于300N/mm2 | 302/337 307/338 308 |
碳钢、表面硬化 镀锌 |
软铸铁 |
302 | 碳钢、表面硬化 镀锌 |
|
中等硬度的缩合树脂塑料 | 302/337 307/338 308 |
碳钢、表面硬化 镀锌 |
|
302 | 黄铜 | ||
IV | 轻金属合金抗拉强度接近于250N/mm2 |
302 | 碳钢、表面硬化 镀锌 |
软金属和轻金属合金抗拉强度接近于180N/mm2 |
302 | 碳钢、表面硬化 镀锌或 不锈钢A1 |
|
软的缩合树脂塑料带树脂结合的层压材料 |
302 |
碳钢、表面硬化 |
|
软的聚合、缩聚和层聚合塑料硬木 |
302 | 碳钢、表面硬化 镀锌或黄铜或不锈钢A1 |
|
V | 硬木 |
309 | 黄铜 |
VI | 软木或胶合板 木纤维材料 |
309 | 黄铜 |
VII | 软的聚合、缩聚和层聚合塑料 |
305 | 黄铜 |
Ensat® 自攻螺纹套安装孔直径、材料厚度和盲孔深度推荐
安装孔直径的推荐值决定于根据Ensat®的外螺纹以及工件材料的强度和物理特性。
硬而脆的材料要比软而韧的材料的开孔尺寸大。必要时,可以通过应用测试来确定最适合的孔径。
硬而脆的材料要比软而韧的材料的开孔尺寸大。必要时,可以通过应用测试来确定最适合的孔径。

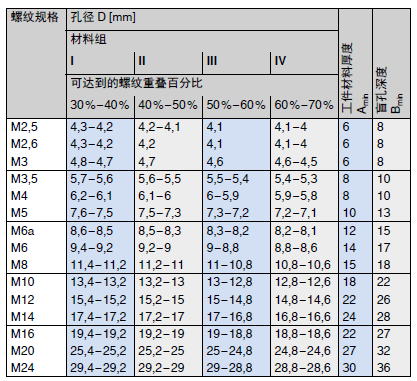

302型Ensat®
307/308/337/338型Ensat®

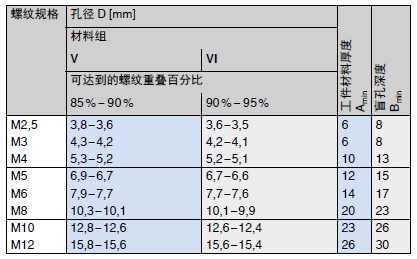

309型Ensat®
305型Ensat®

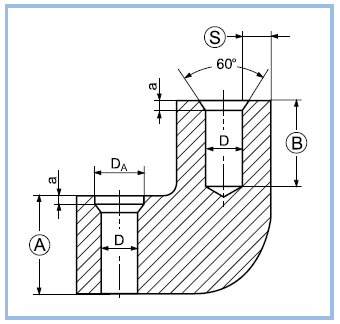

安装孔可以钻,也可以在铸造中成型
孔倒角一般是没有必要的,但它有助于安装、防止工件表面损坏,而且能够使自攻螺套与工件平齐。
工件材料厚度:
Ensat® 的长度 = 允许的最小工件材料厚度 A
盲孔深度: 最小深度 B
最小壁厚: 壁厚取决于工件材料的硬度和(或)强度。
轻金属的推荐值: S ≥ 0,2 to ≥ 0,6 d2
铸铁的推荐值: S ≥ 0,3 to ≥ 0,5 d2
d2 = Ensat® 自攻螺套的外径 [mm]
DA = + 0,2 to 0,4 mm
a = 1 至 1,5 x 倍外螺纹的螺距
