可定制几何形状和材料的力矩和预紧载荷

被施加力矩的紧固件

螺钉 螺母

圆锥形	80° 90° 100°
沉头螺钉头部直径	mm

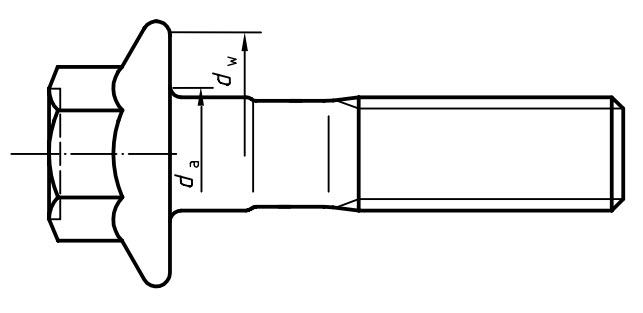

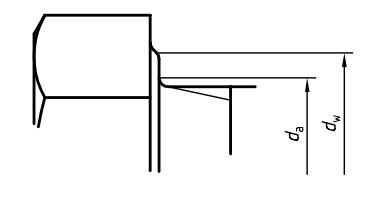

平面轴承区内径	mm
平面轴承区外径	mm

通孔- ISO 273

精密 中等 粗糙

孔倒角
倒角直径 dha	mm

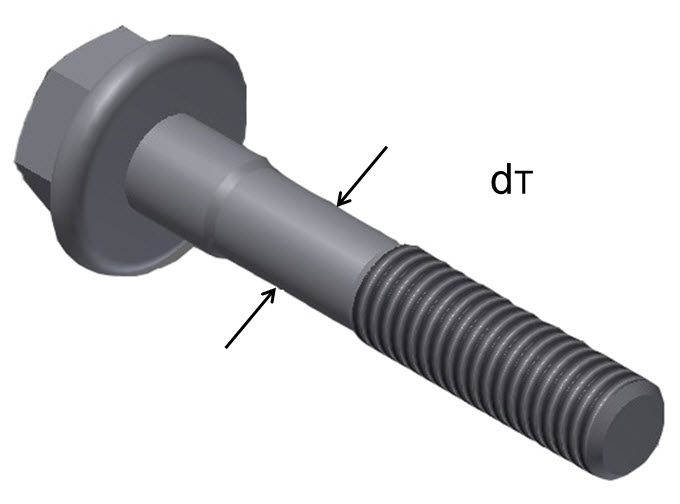

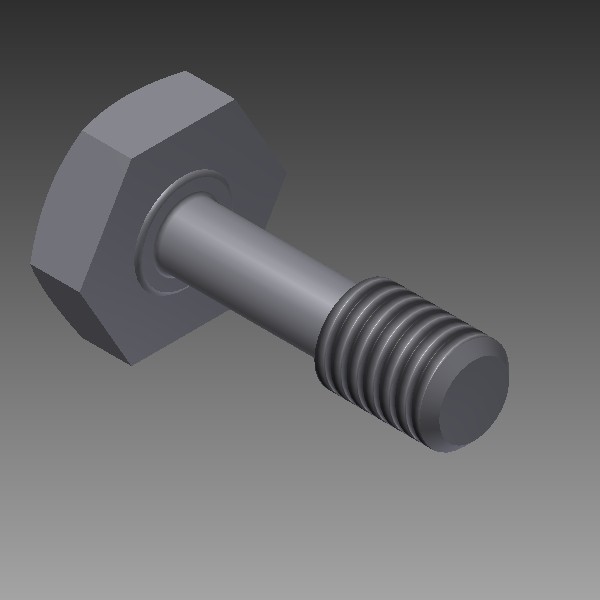

细杆

细杆
细杆直径 dT	mm

材料的机械性能、螺纹尺寸和摩擦

螺钉的性能等级	50 70 80 3.6 4.6 4.8 5.6 5.8 6.8 8.8 9.8 10.9 12.9
定制材料
螺丝最小屈服强度 Rp02	N/mm²
屈服强度利用率（％）	95 90 85 80 75 70 65 60 55 50 45 40 35 30 25 20 15 10 5
螺纹尺寸	M 1 M 1.2 M 1.4 M 1.6 M 1.8 M 2 M 2.5 M 3 M 3.5 M 4 M 4.5 M 5 M 6 M 7 M 8 M 10 M 12 M 14 M 16 M 18 M 20 M 22 M 24 M 27 M 30 M 33 M 36 M 39 M 42 M 45 M 48 M 52 M 56 M 60 M 64 M 68

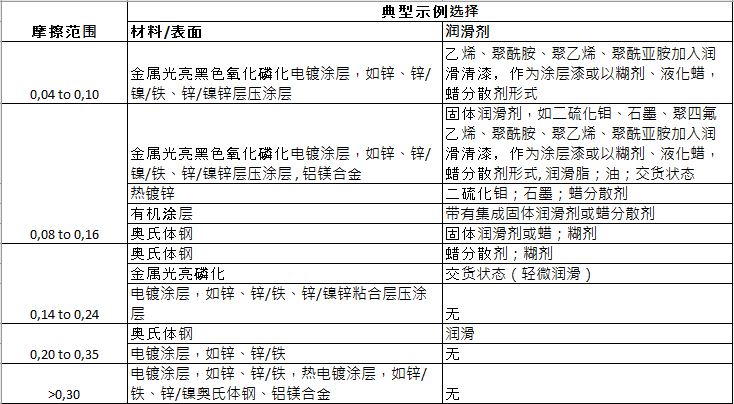

螺纹摩擦值	0.06 0.08 0.10 0.12 0.14 0.16 0.18 0.20 0.25 0.30 0.35
螺母/螺栓头部摩擦值	0.06 0.08 0.10 0.12 0.14 0.16 0.18 0.20 0.25 0.30 0.35

在计算中使用的数据

螺距 P	mm
中径 d2	mm
小径 d3	mm
通孔 dh	mm
应力面积 As	mm²

结果

最大允许拧紧力矩 MA	Nm
最大可能的预紧载荷 FM	kN
螺丝头/螺母的最大表面压力	N/mm²
