螺纹旋合长度校验

计算盲孔和通应用的最小理论需求螺纹啮合长度

基于VDI 2230:2014

连接类型

螺丝选择 螺钉





反螺纹部分
I
I
计算所需数据
Rm, 螺钉 N/mm²
Rm, 材料内螺纹 N/mm²
Tau, 螺钉 N/mm²
Tau, 内螺纹 N/mm²
破断力,螺栓 N
脱扣力,内螺纹 N
有效啮合长度, mges vorh mm
结果

所计算出的最小啮合长度, mges I: mm

结论:

材料 Rm, N/mm2
16MnCr5 1000
21CrMoV5-7-QT 700
25CrMo4-QT 600
30CrNiMo 8 1250
34CrMo 4 1000
34CrNiMo 6 1200
35B2-QT 500
35NiCr18 1270
38MnSi-VS 5 900
40CrMoV4-6-QT 850
41Cr4 1100
42CrV 6 1080
42CrMo4 1000
42MnV7 980
48CrMo4 880
50MnSi4 830
58CrV 4 1320
C35E-QT 500
C45E-QT 560
Cq 45 700
E295 470
S235 JRG1 340
S355 JO 510
铝/铝合金
AW-5083 260
AW-6082 290
AW-7075 540
AlMgSi1F28 260
AlMg4,5MnF27 260
AlMgSi1F31 290
AlZnMgCu1,5 540
G-AlSi10Mg 220
G-AlSi7Mg0,3 230
G-AlSi9Cu3 160
GD-AlSi9Cu3 240
GK-AlSi7Mg wa 250
GK-AlSi9Cu3 180
镁合金
AZ91 310
GK-AZ91-T4 240
MgAl9Zn1 200
MgAl4Si 190
铜/铜合金
G-CuAl10Ni 600
G-CuSn5ZnPb 220
G-CuSn7ZnPb 240
GD-CuZn37Pb 280
GK-CuZn37Pb 280
GZ-CuSn7ZnPb 270
铸铁
GJL-250 250
GJS-400-15 400
GJS-500-7 500
GJS-600-3 600
GJV-300 300
GJV-500 500
钛/钛合金
TiAI6V4 890
镍/镍合金
NiCr15Fe7TiAl 1000
NiCr20TiAl 1000
不锈钢
X10CrNiMoMnNbVB15-10-1 650
X19CrMoNbVN11-1-QT 900
X22CrMoV12-1-QT 800
X2CrNi18-9 450
X2CrNiMo17-12-2 500
X2CrNiMoN17-13-3 580
X3CrNiCu18-9-4 450
X3CrNiMoBN17-13-3 550
X4CrNi18-12 500
X5CrNi18-10 500
X5CrNiMo17-12-2 500
X6CrNi18-10 500
X6CrNiMoB17-12-2 490
X6CrNiTiB18-10 490
X6NiCrTiMoVB25-15-2 900
X7CrNiMoBNbl6-16 650
I

此计算为理论值,需通过试验加以验证!

由于螺丝与螺纹的磨合与偏差以及倒角,螺纹啮合长度往往会在实际应用中缩短。

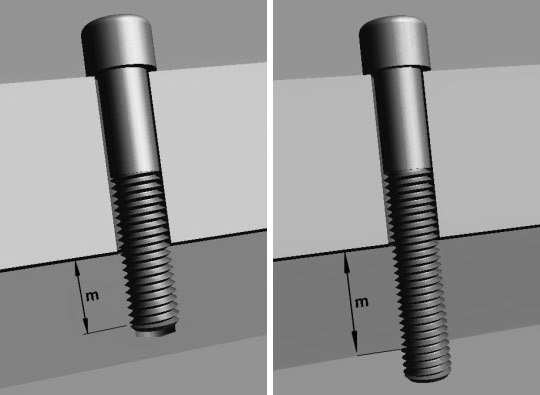

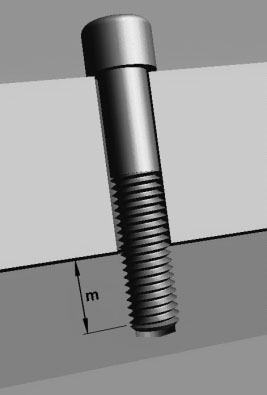

请注意盲孔和通孔的定义(您可以在应用程序左上角对此进行选择)。 通孔计算不具有有效的螺纹端,前提条件为螺纹端必须凸出至少两个螺距(2P)

如果实际通孔应用无法满足上述定义,则建议作为盲孔应用进行计算。

有效啮合长度,mges vorh,代表螺纹螺丝/螺​​母螺纹的实际啮合。

所计算出的最小啮合长度必须大于由用户定义的螺纹啮合长度。 它包括螺丝和螺母螺纹的磨合与偏差,以及由轻微倒角造成的螺纹入口接触减小。
