确保产品设计的质量和安全
VDI 2230螺栓连接计算可以在产品研发设计的一开始帮助产品设计工程师计算并校核螺栓连接应用,以确保产品的质量和安全。基于VDI 2230标准,Bossard柏中可以为您提供专业的螺栓连接应用计算和校核服务。
VDI2230标准是什么?
VDI 2230 是VDI e.V.德国工程师协会发布的专门用于计算和校核螺栓连接安全的标准,最初用于汽车行业,如今VDI 2230被国际公认为计算高强度螺栓连接的标准,它为螺栓连接应用提供完整的计算标准和流程,解释力、力矩和形变之间的关系,并提供详细的计算信息。在德国和很多地方,VDI 2230指南被当作是标准工作用于计算螺栓连接。
VDI 2230标准的目的是给设计工程师提供更多的按照计算步骤,用于计算螺栓连接提高系统步骤的参考,适用于钢制高强度螺栓和高强度螺栓连接(紧固螺纹带60°测角),如强度等级8.8-12.9,或者70、80和工作负荷的摩擦传导。尺寸范围M4-M39。同时,VDI 2230还适用于在内部表面的接触区域有限制尺寸的地方。
为什么VDI2230标准如此重要?
如今,所有的产品设计都非常注重轻量化设计。为确保螺栓连接安全可靠并满足应用需求,对螺栓连接进行计算和校核非常重要。VDI 2230 标准描述在静态或动态工作载荷下,螺栓连接的设计应能够满足功能需求,并承受发生的工作载荷,帮助您确定螺栓预紧力安全系数,判断螺栓选型是否正确。
VDI2230标准可以为您带来的收益?
对于那些需要确定螺栓连接质量和安全性的应用,Bossard柏中的工程师非常乐意为您提供支持。我们的螺栓连接计算严格遵循VDI 2230标准,并使用先进的软件和计算方法,您将获得螺栓连接计算的完整信息。通过螺栓连接计算校核您可以大幅降低故障率和问题率。
VDI 2230计算服务包含什么?
根据您的具体装配条件和相关参数,Bossard柏中可以帮助您确定所需螺栓的尺寸规格、性能等级、安装位置、安装扭矩等以达到您的设计需求。除了VDI 2230螺栓连接计算之外,我们还通过我们的专业紧固件测试服务为您验证紧固件方案:
螺栓连接计算(设计阶段) |
为您的应用选择安全的紧固件VDI 2230螺栓计算将考虑所有可能的影响因素,包括运行负载等,确保在特定寿命期间内螺栓连接的安全性和可靠性。计算基于客户的具体要求或更高要求的可能性。 |
专业紧固件测试服务(验证阶段) |
专业且全面的紧固件测试验证您的紧固件方案此外,建议通过进行各种紧固件测试来验证设计阶段所做的初始假设。对初始假设的审查包括针对您的应用程序的完整测试报告。 |
从VDI 2230 螺栓连接计算中你可以得到安全可靠的螺栓连接,以及紧固件在测试条件下将承受指定寿命内的载荷的确定性。这包括验证螺栓或螺钉连接的负载能力。

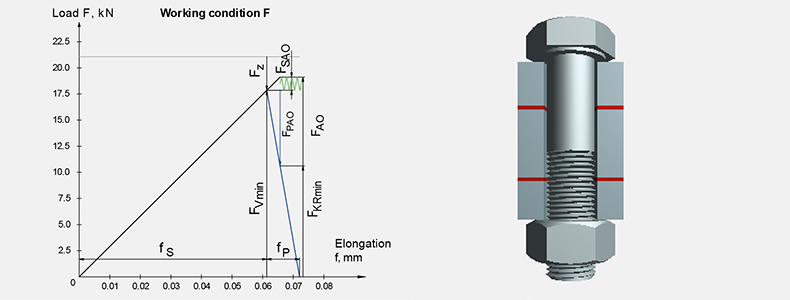

左图: 工作负载下的力-伸长量图。
右图: 螺栓连接特定应用情况的可视化。
为什么选择Bossard柏中?
为帮助你设计更好的产品,Bossard柏中的技术专家将为您提供专业的紧固件咨询和技术支持。此外,我们认为客户自己应该成为紧固技术的专家。因此,我们提供的研讨会涵盖了紧固技术领域人员的系统和基于需求的资格:
- VDI 2230螺栓连接计算
- 如何正确选择紧固件
- 螺栓连接的功能
- 如何确定紧固方案
